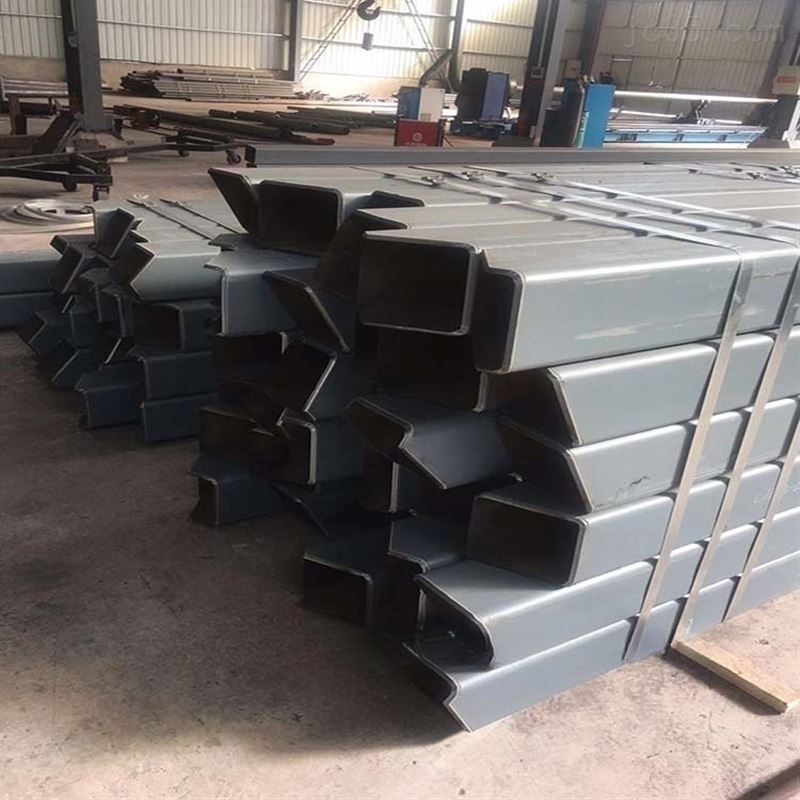

相贯线数控切割机是一种通过数字程序控制多轴联动系统，实现管材相贯线及坡口高精度切割的机电一体化设备，广泛应用于钢结构、石油化工、造船及建筑工程领域。该设备支持火焰（适用于碳钢）与等离子（覆盖各类金属）双切割工艺，切割管径范围50-1500mm，切割长度可达18米，切割厚度覆盖1-180mm，运行精度达±0.2mm。其核心优势在于五轴或六轴联动控制系统，集成割炬摆动、旋转及升降功能，可自动生成切割路径并执行偏心补偿、坡口角度调整等操作，满足主管与支管正交、斜交、偏心交等复杂相贯结构的加工需求。
一、环境与安全准备
场地检查
地面平整：确保设备安装地面坚实、平整，无明显倾斜或沉降。
空间充足：检查设备周围是否有足够的操作空间，特别是管材的上料、下料区域，避免干涉。
通风良好：切割过程会产生烟尘和有害气体，确保车间通风系统正常运行，或配备专用烟尘净化装置。
安全防护
清除障碍物：清理设备周围杂物、工具、油污等，防止绊倒或引发火灾。
检查安全标识：确认急停按钮、警示标志、防护罩等安全装置完好有效。
个人防护：操作人员必须穿戴好防护眼镜、防尘口罩、耳塞、防护手套和阻燃工作服。
二、设备状态检查
机械部分检查
导轨与滑块：检查X、Y、Z轴及旋转轴（A轴）的导轨、滑块是否清洁，有无灰尘、铁屑或油污。必要时用无绒布和专用润滑油擦拭并润滑。
传动系统：检查齿轮、齿条、同步带、减速机等传动部件是否紧固，有无磨损、松动或异响。
夹具与卡盘：检查管材夹紧装置（如三爪卡盘）是否灵活，夹持面是否清洁、无损伤，确保夹持力足够且同心度良好。
割炬升降机构：手动测试割炬升降是否顺畅，限位开关是否有效。
电气系统检查
电源连接：确认电源电压、频率与设备要求一致（通常为380V/50Hz），接地可靠。
电缆与接头：检查所有电缆（动力线、编码器线、控制线）有无破损、老化或松动。
控制柜：打开电控柜，检查内部无积尘、无水汽凝结，断路器、接触器等元件无烧蚀痕迹。
气路系统检查（适用于火焰/等离子切割）
气体供应：确认氧气、丙烷/乙炔（火焰切割）或压缩空气、氮气、氧气（等离子切割）气源充足，压力符合设备要求。
管路连接：检查气管有无老化、裂纹、泄漏，接头是否紧固。
调压阀与过滤器：检查调压阀是否正常，过滤器是否需要清洗或更换。
割炬与喷嘴：检查割炬是否完好，喷嘴、电极（等离子）是否清洁、无堵塞、无烧损，中心对中良好。
三、软件与程序准备
开机与系统启动
按正确顺序开启设备电源（主电源→控制柜→操作台）。
启动数控系统，等待系统自检完成，无报警信息。
回零操作（机械原点复位）
执行“回零”或“回参考点”操作，使所有运动轴（X、Y、Z、A）回到机械原点位置。
这是确保坐标系统准确的基础，每次开机后必须执行。
程序准备
导入切割程序：通过U盘、网络或直接编程方式，将预先设计好的相贯线切割程序（通常为G代码或专用格式）导入数控系统。
程序校验：使用数控系统的“空运行”或“图形模拟”功能，检查切割路径是否正确，有无干涉或超程风险。
参数设置：根据管材材质、厚度、切割方式（火焰/等离子）设置正确的切割速度、预热时间、穿孔时间、气体压力等工艺参数。
四、材料与工装准备
管材检查
检查待切割管材的直径、壁厚、长度、材质是否与程序要求一致。
检查管材表面是否平直，有无严重弯曲、锈蚀或焊缝突起，以免影响切割质量和夹持精度。
上料与装夹
使用吊装设备将管材平稳放置在支撑托架上。
将管材一端装入主轴卡盘，手动或自动夹紧，确保管材轴线与设备中心线对齐。
调整尾座顶尖（如有）进行支撑，防止长管材下垂。
五、试运行与校准
空载运行
在不点火的情况下，运行切割程序，观察各轴运动是否平稳、协调，有无异常噪音或抖动。
割炬对中校准
使用专用对中工具或激光对中仪，确保割炬中心与管材旋转中心（A轴）精确对中。
调整Z轴高度，使割炬喷嘴距离管材表面为设定的切割高度（通常3~5mm）。
试切割（可选）
在废料管或边角料上进行短距离试切割，检查切口质量（垂直度、光洁度、挂渣情况），并根据结果微调工艺参数。
